在科技世界中，我們常用的手機、電腦核心皆由半導體組成。但你可能不知道，這些頂尖晶片的起源，竟然是隨處可見的「沙子」。然而，從沙子變成晶圓的過程，卻是一場追求極致純度的「煉金術」。
一、 追求極致：什麼是「Eleven Nine」標準？
製作電晶體、積體電路（IC）或大型積體電路（LSI）時，半導體結晶的純度要求高得令人咋舌。根據資料顯示，其純度必須達到 99.999999999%，因為小數點後有 11 個 9，在業界也被稱為 「Eleven Nine」。
為什麼要這麼純？因為在微觀的電路世界裡，哪怕只有幾顆雜質原子，都可能導致電流洩漏或運算錯誤。
二、 材料演進：為什麼選「矽」而不選「鍺」？
早期的半導體元件是以鍺（Germanium, Ge）製作，但現代半導體已全面改用矽（Silicon, Si）。主要原因有二：
- 資源豐沛：矽是地球上含量第二高的元素（僅次於氧），大量存在於沙子或岩石的二氧化矽中，資源幾乎取之不盡。
- 穩定性高：矽在熱穩定性與加工特性上優於鍺，更適合複雜的半導體製程。
三、 煉金第一步：從二氧化矽到多晶矽
要將沙子變換成半導體材料，首先得在高溫下用碳將 \bm{SiO_2} 還原成單質矽。此時的矽含有許多雜質，需再透過氯氣或氫氣反應精製，得到高純度的多晶矽。
技術小細節： 矽的精製步驟需要耗費巨大的電力。因此，像日本這樣的半導體大國，通常會從電力成本相對便宜的澳洲、巴西或中國進口精煉後的高純度矽。
四、 核心工法：柴可拉斯基法（CZ法）

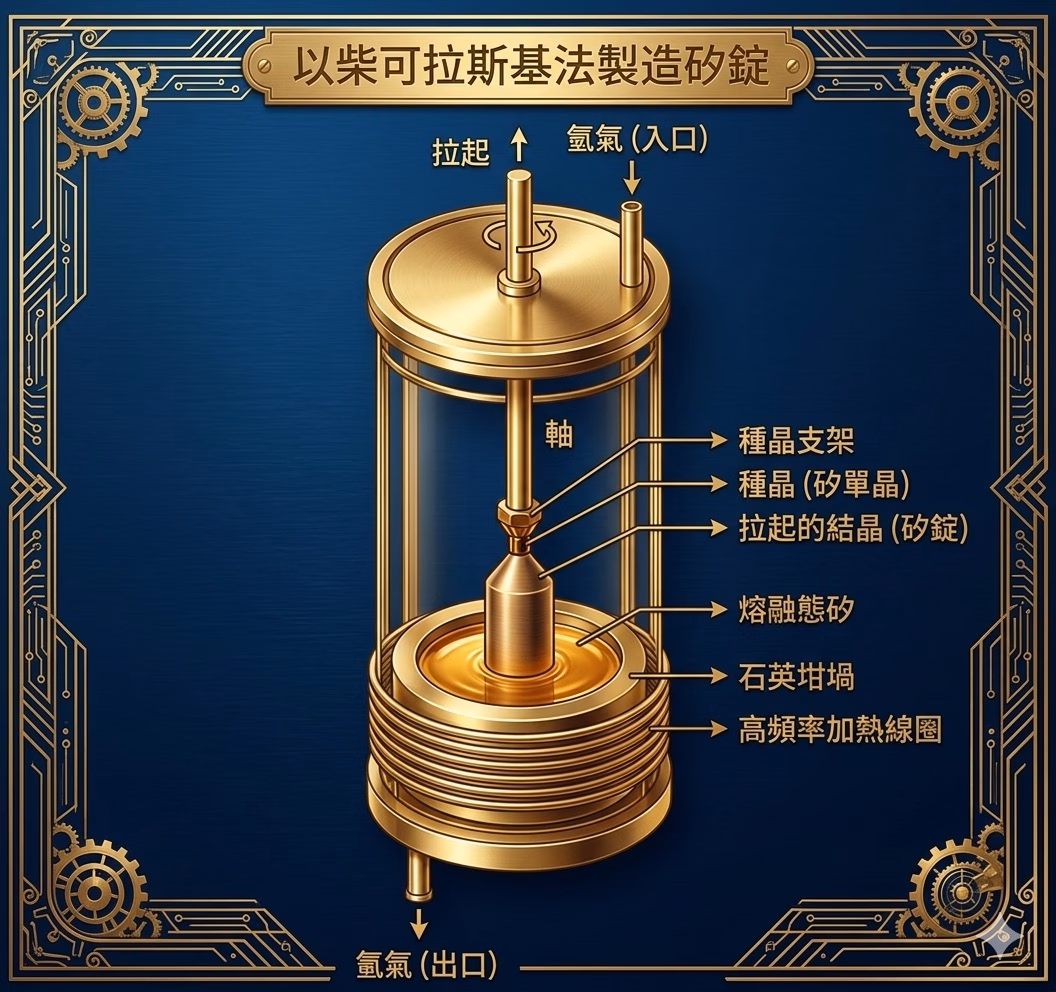

得到多晶矽後，最後的關鍵是將其轉變為排列整齊的**「單晶矽」。業界最常用的就是圖片中展示的柴可拉斯基法（Czochralski method）：
- 熔融狀態：將精製後的多晶矽堆疊在石英坩堝中，利用高頻率加熱線圈將其熔化。
- 惰性氣體保護：整個石英管內充滿氬氣（\bm{Ar}），以防止矽在高溫下氧化。
- 拉起結晶：將一顆微小的「種晶」接觸熔融矽表面，隨著軸心緩慢旋轉並往上拉起。液態矽會順著種晶的結構冷凝，最終形成一根碩大的圓柱狀矽錠。
這根閃耀著金屬光澤的矽錠，隨後會被切割成薄片，這就是我們常聽到的「晶圓」。理解了這層層精煉的過程，你就能明白，半導體產業不僅是邏輯設計的競爭，更是材料科學與物理極限的挑戰。
