在追求極速運算與低功耗的科技浪潮中，MRAM（磁阻隨機存取記憶體） 被視為半導體界的夢幻技術。它結合了 DRAM 的高速運作與快閃記憶體（Flash）的「斷電不掉資料」特性。而這一切的神奇魔力，都源自於其核心記憶單元：MTJ（磁穿隧接面）。

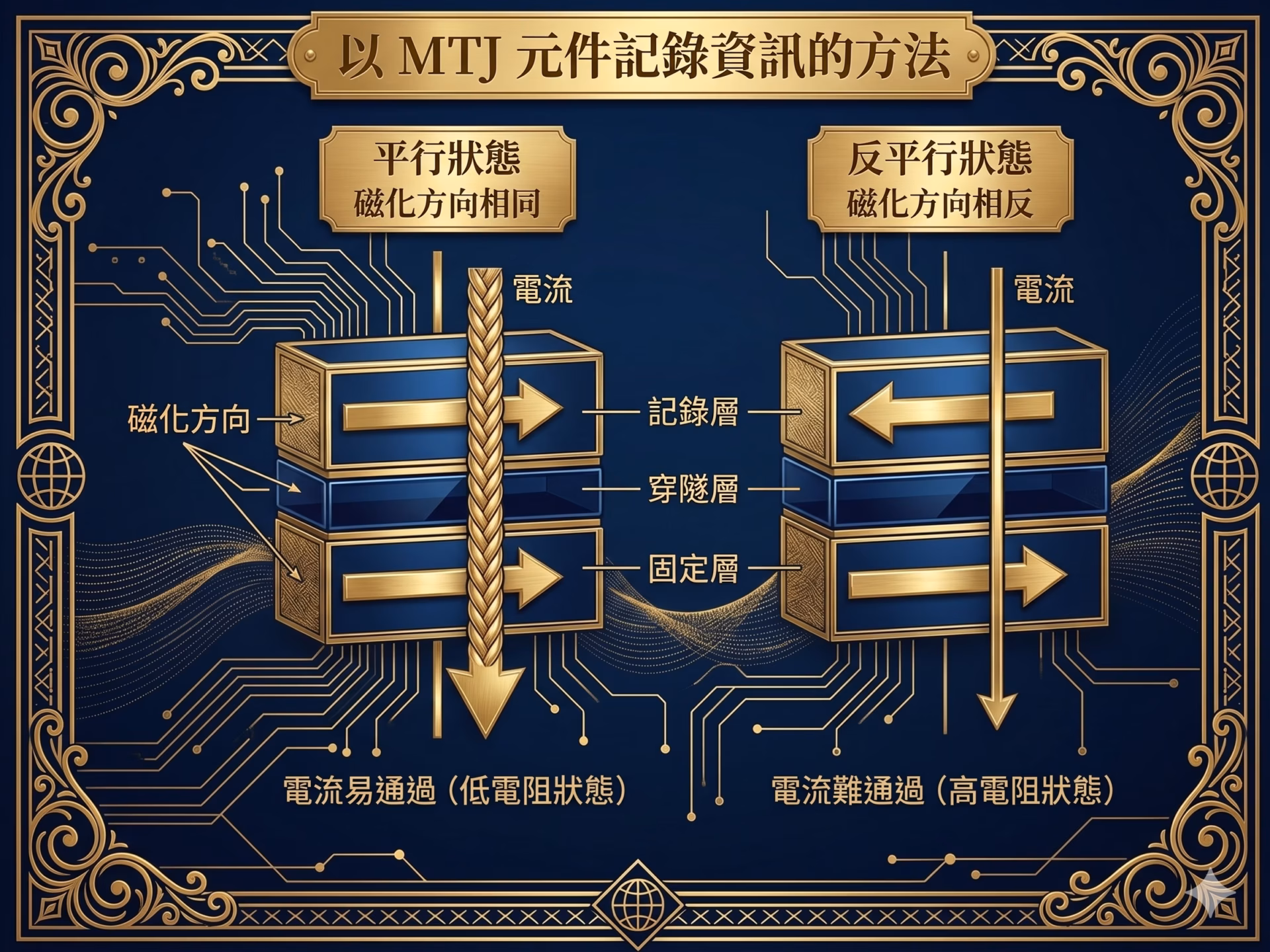

1. MTJ 結構：奈米級的磁性三明治
根據圖片辨識，MTJ 是一個精密的三層結構：
- 固定層 (Fixed Layer)：具有預先設定好的強磁性，磁化方向永遠保持不變，作為基準。
- 穿隧層 (Tunnel Barrier)：位於中間的絕緣層，負責隔開紀錄層與固定層。
- 記錄層 (Recording Layer)：這是 MRAM 的「靈魂」，其磁化方向可以經由外部控制進行翻轉，用來儲存資料。
2. 物理邏輯：如何紀錄「0」與「1」？
MTJ 利用磁化方向產生的「電阻變化」來定義數位訊號。這種現象在物理學上與量子穿隧效應有關：
- 平行狀態（低電阻）：當記錄層與固定層的磁化方向相同時，電子容易穿過，電流較大，通常代表數位訊號「0」。
- 反平行狀態（高電阻）：當記錄層與固定層的磁化方向相反時，電子難以通過，電流較小，通常代表數位訊號「1」。
只要能控制記錄層的磁化方向，我們就能在 MTJ 中自由讀寫資訊。
3. 控制黑科技：外部磁場 vs. 自旋電流
要改寫記錄層的資料，目前主要有兩種控制方法：
- 磁場控制：透過通過字元線或位元線的電流產生感應磁場，遠距離翻轉磁化。
- 自旋極性電子流：這就是現今主流的 STT-MRAM 技術，直接利用電子自旋的特性引發電流翻轉，效率更高且功耗更低。
為什麼 MRAM 是未來？
當 MTJ 元件與 MOSFET（金氧半場效電晶體）結合後，便能組成高效能的記憶體陣列。它不僅具備非揮發性（斷電不失憶），更擁有極高讀寫壽命與超低運作功耗。隨著 AI 與邊緣運算需求爆發，MTJ 技術將成為未來智慧裝置中不可或缺的基石。
