在半導體的發展長河中，如何提升「工作頻率」一直是科學家們的終極挑戰。當傳統電晶體還在收音機頻段掙扎時，凸型電晶體（Mesa Transistor） 的出現，正式宣告了高頻通訊時代的來臨。
什麼是凸型電晶體？源自「山丘」的技術美學

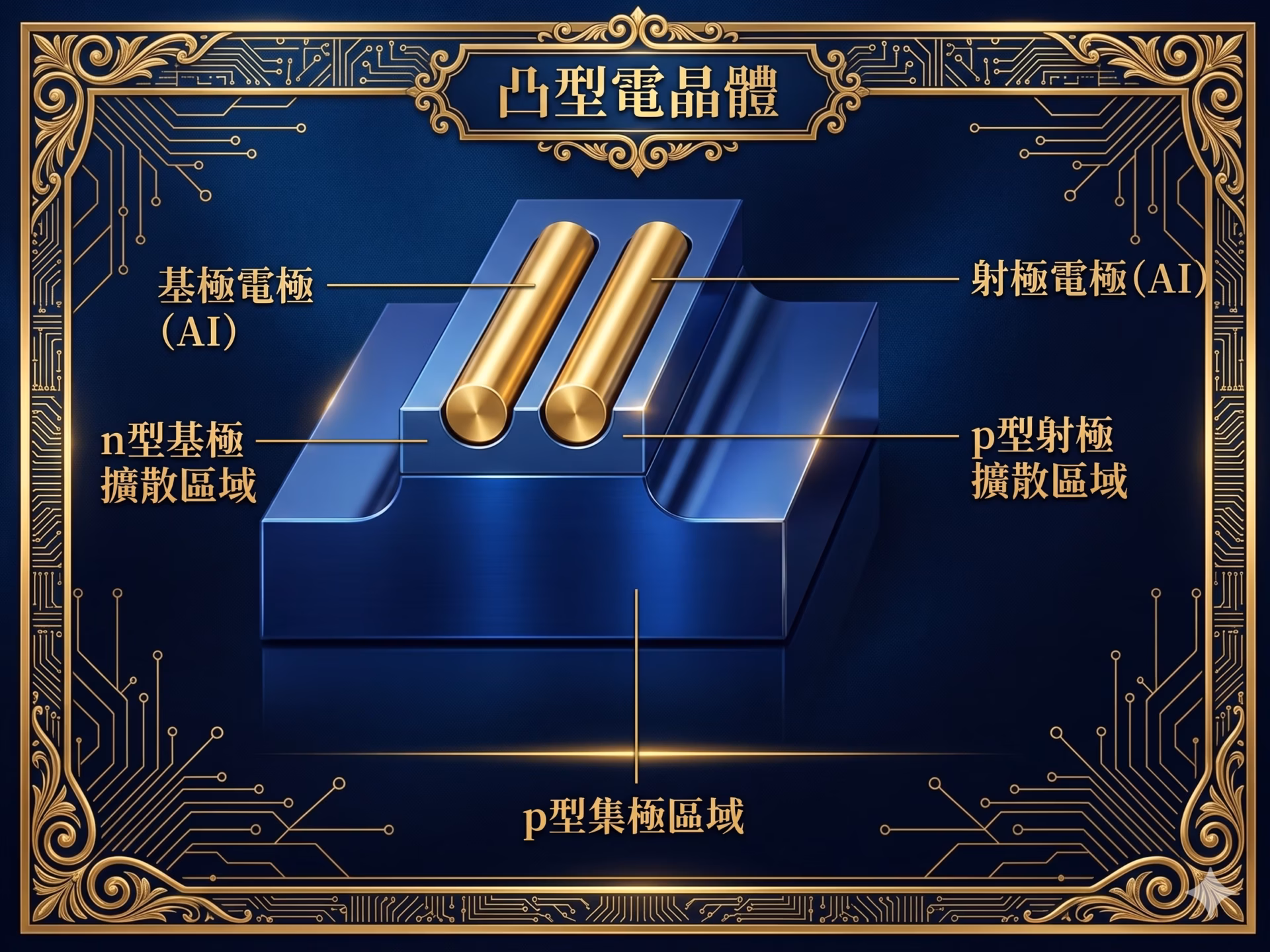

「凸型」這個名字聽起來很直白，但其背後的工藝卻非常優雅。這種電晶體是將半導體兩側經過精密的蝕刻（Etching）處理後，在中央形成一個凸起的雛台型狀。
有趣的知識點是，它的英文名稱「Mesa」源自西班牙語，意指「平頂山」或「山丘」。這種結構不僅是外觀上的改變，更是為了減少寄生電容、提升效能的必然選擇。
關鍵突破：僅 1 微米的基極寬度
凸型電晶體之所以能笑傲江湖，核心秘訣在於其極致的「薄」。
- 物理尺度： 它的基極（Base）寬度僅有 1 µｍ（微米）左右。
- 效能躍升： 由於基極極薄，電子穿透的速度大幅提升，使得工作頻率比傳統電晶體直接高出 10 倍以上。
- 實力數據： 這種技術能讓工作頻率輕鬆達到數百 MHz，打破了以往的技術天花板。
影響力：從收音機邁向電視時代
在凸型電晶體問世之前，電晶體多半只能處理收音機級別的低頻訊號。但有了它之後，傳送訊號的頻率可以提升到收音機的百倍以上，即達到 100 MHz 以上。
這項進步對消費電子產品產生了翻天覆地的影響：
- 電視電晶體化： 電視訊號需要極高的傳輸頻率，凸型電晶體的出現讓電視機能夠拋棄笨重的真空管，向小型化與省電化邁進。
- 高頻通訊起飛： 它為後來的微波通訊與雷達技術打下了堅實的基礎。
微縮技術的先驅
凸型電晶體的成功，證明了透過「結構調整」與「材料微縮」可以產生質變。雖然現代的製程已經進化到奈米等級的平面與立體電晶體（如 FinFET），但「縮短電子路徑以提升頻率」的核心邏輯，依然與當年的 Mesa 技術一脈相承。
